バイクのウインカー配線は3本の色で読める｜メーカー別の色分けとLED化の手順を解説

社外ウインカーを買ってきて、いざ取り付けようとカプラーを外したら中から出てきたのは色の違う2本の線。プラスがどっちで、アースがどれなのか分からず、そのまま作業が止まってしまった——ウインカー配線でつまずくのは、たいていこの瞬間です。

結論から言うと、バイクのウインカー配線は「左のプラス」「右のプラス」「アース」の3種類しかありません。メーカーごとに色の割り当てがほぼ決まっているので、その法則さえ頭に入っていれば、配線図がなくても8割は読めます。残り2割は検電テスターで確定させれば済む話です。

この記事では、メーカー別の配線色の一覧、必要な工具と実売価格、取り付けの6ステップ、LED化でハイフラが起きたときのリレー選び、そして車検に落ちない配線の境界線までをまとめました。ウインカーリレーは公式サイトで確認した税込価格で比較しているので、部品代の見積もりにもそのまま使えます。

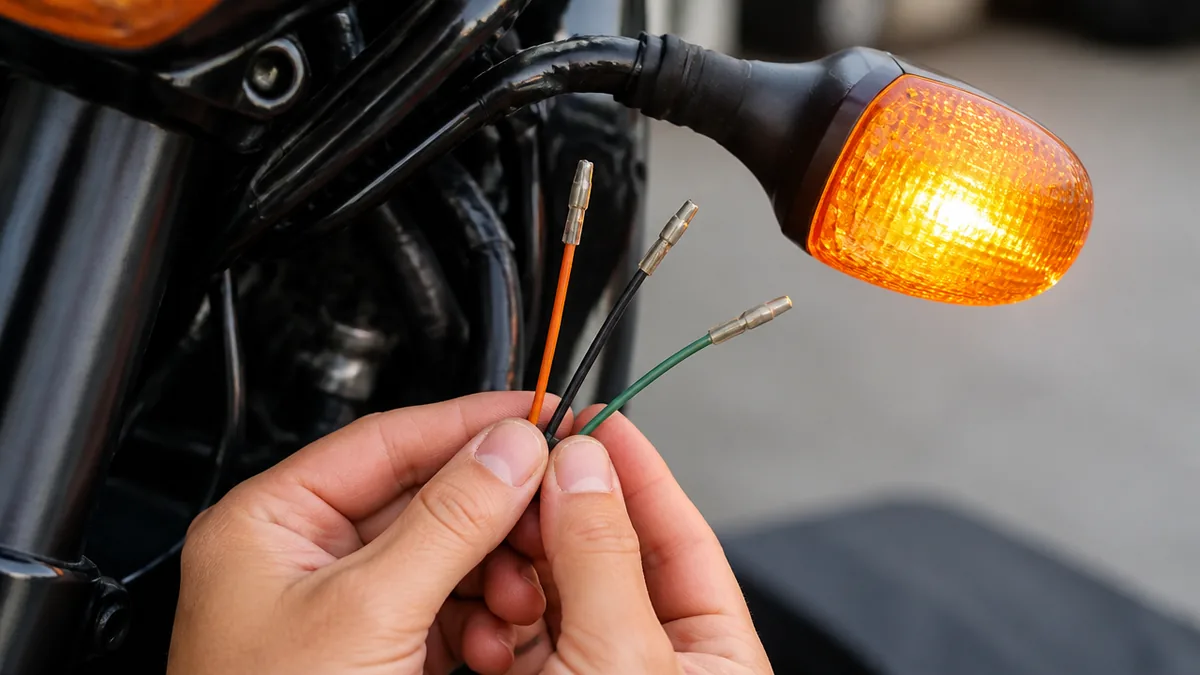

バイクのウインカー配線は3本の役割を見分けるところから始まる

ウインカーの配線は複雑そうに見えて、実際に流れている信号は「左が点滅しろ」「右が点滅しろ」「電気を戻す道」の3つだけです。この3つを車体側と社外品側でどう組み合わせるかが分かれば、あとは端子をつなぐ作業でしかありません。まずは自分のバイクのウインカーが何本線なのかを確認しましょう。

2本線と3本線で作業量が変わる｜アース線の有無を最初に確認する

ウインカーから出ている線が2本なら「プラス＋アース」、1本なら「プラスのみでボディアース」です。1本線タイプはウインカーのステーがそのままアースを兼ねていて、車体のフレームやフォークに共締めした瞬間に回路がつながります。ネイキッドやオフロード車の純正ウインカーに多い方式です。

一方、社外のLEDウインカーはほぼ2本線です。たとえばデイトナのLEDウインカー D-Light MINI-3（品番37007／税込12,100円）は線長が約350mmあり、ギボシ端子CA/CB104がスリーブ入りで付属しています。2本線の社外品を1本線の車体に付ける場合は、ウインカー側のマイナス線を車体のアースポイントに落とす作業が1手間ぶん増えます。

この違いを買う前に確認しておかないと、ステーだけ交換してアース線の行き場がなくなり、作業が半日止まります。街乗り中心で工具箱に電工ペンチしか入っていない人は、アース線を車体のどこに落とすか（ヘッドライトステーの固定ボルトなど）を先に決めてから作業に入ると迷いません。注意点として、塗装面に丸型端子を当ててもアースは取れません。塗装を剥がすか、無塗装のフレーム部を選ぶ必要があります。

プラスとマイナスを確実に見分ける方法は検電テスター一択

配線の色から推測するのは「あたり」を付けるまで。最終確認は検電テスターで行うのが確実です。手順はシンプルで、キーをONにしてウインカースイッチを左に倒し、テスターのクリップを車体の金属部（アース）に噛ませてから、プローブを配線に当てます。点滅に合わせてランプが光れば、それが左ウインカーのプラス線です。

逆に、常時反応しない線・スイッチを右に倒したときだけ反応する線がそれぞれアースと右プラスになります。ここまで確認して初めて、ギボシ端子を圧着する段階に進めます。テスター単品でも1,000円前後、後述するエーモンのターミナル＆ツールセット（品番3363）なら電工ペンチや端子込みで税込3,298円です。

注意したいのは、検電テスターはあくまで「電気が来ているか」を見る道具で、電圧の高低までは分からない点です。デジタル表示タイプでないと、接触不良で電圧が落ちている線も「反応あり」と表示されます。ツーリング先での応急処置に持っていくなら、コンパクトなペン型で十分ですが、自宅ガレージでじっくり原因を追うなら電圧が数値で出るタイプのほうが判断が早くなります。

カプラーを抜く前にバッテリーのマイナス端子を外す

ウインカー配線に触る前の鉄則が、バッテリーのマイナス端子を外すことです。理由は単純で、通電したまま端子がフレームに触れるとその瞬間にショートし、ヒューズが飛ぶかハーネスが焼けるからです。ヒューズ交換だけで済めば数百円ですが、ハーネスまで溶けると純正部品の取り寄せで1万円を超えるケースもあります。

外す順番はマイナス（黒）が先、戻すときはプラス（赤）が先です。マイナスを先に外しておけば、工具がプラス端子とフレームに同時に触れてもショートしません。バッテリーがシート下やサイドカバー内にある車種では、この工程だけで10分ほど見ておくと余裕があります。

デメリットとしては、車種によってはバッテリーを外すと時計やトリップメーターの設定がリセットされます。ECUの学習値がリセットされる車両もあるため、作業後にアイドリングがしばらく不安定になることもあります。とはいえ、電装品の断線や焼損のリスクと比べれば、リセットの手間は許容範囲でしょう。

ウインカーが点かない原因が配線ではなく点火系や電装系の別部品にあるケースもあります。症状の切り分け方は下の記事にまとめています。

あわせて読みたい

バイクのイグナイター故障を6症状で見抜く｜交換費用の相場と点火方式の違いも解説
キーを回してもセルが元気に回るのに、プラグから火が飛ばない。走り出して15分ほどでいきなり息つきしてエンスト、路肩で30分ほど休ませたら何事もなかったように再始…

メーカー別の配線色一覧｜ホンダの橙とヤマハのこげ茶を覚えておく

国産4メーカーは、ウインカー配線の色をおおむね自社ルールで統一しています。厳密には年式や車種で例外がありますが、傾向を知っていれば作業スピードが大きく変わります。以下の表は各メーカーの一般的な割り当てをまとめたものです。

ホンダ車は緑がアース｜橙と空色のペアで覚える

ホンダは左が橙色、右が空色（水色）、アースが緑という割り当てです。この「緑＝アース」はホンダのハーネス全体で共通しており、ウインカーに限らずテールランプでもホーンでも同じ考え方が使われます。ホンダ車を1台でも触ったことがあれば、緑の線を見た瞬間にアースだと判断できるようになります。

実作業では、モンキー125やCT125ハンターカブのように3極カプラーでリレーが接続される車種もあります。この場合、リレー交換にはキタコのLEDウインカー対応フラッシャーリレー（角型・3Pタイプ／商品コード755-0400940／税込3,300円）のような3極対応品が必要です。許容ワット数100W、点滅速度85回/分という仕様で、ホンダ系3極ウインカーリレー搭載車に適合します。

注意点は、同じホンダでもスクーター系と大型ネイキッドで補助線の色が異なるケースがあることです。特にウインカーポジション機能付きの車両では、1つのウインカーに3本以上の線が来ています。橙・空色・緑の3色だけで判断せず、余分な線が出ていたら必ずテスターで役割を確定させてください。

ヤマハ車はこげ茶と深緑｜黒一色がアースの目印

ヤマハは左がこげ茶、右が深緑、アースが黒です。ホンダとの最大の違いは、緑系の色がアースではなく「右ウインカー」に割り当てられている点です。ホンダ車の感覚のままヤマハ車の緑にアースを落とすと、キーONで右ウインカーが点きっぱなしになります。

SR400やXSR900のようなヤマハのクラシック／ネオクラシック系でウインカーを社外品に替えるときは、この黒＝アースを頭に入れておけば作業がスムーズです。ヤマハ車は黒がアース、こげ茶と深緑がプラス、と唱えながらカプラーを開けると混乱しません。

デメリットというほどではありませんが、ヤマハの「こげ茶」と「黒」は屋外の暗いガレージだと見分けが付きにくい色です。夕方に作業を始めて手元が暗くなってから配線を触ると、色の判別を誤りやすくなります。作業灯を1つ用意するか、明るい時間帯に配線の判別だけ済ませてしまうのが安全です。

スズキとカワサキは「ストライプ入り」がアース

スズキは左が黒、右が若葉（黄緑）、アースが黒に白のストライプ。カワサキは左が緑、右が灰、アースが黒に黄のストライプです。両社に共通するのが、アースだけが単色ではなく2色のストライプ配線になっている点で、ここが見分けのポイントになります。

特にスズキは「黒＝左ウインカーのプラス」「黒/白＝アース」と紛らわしい組み合わせです。ストライプの有無を見落として黒同士をつないでしまうと、左ウインカーが常時点灯するかヒューズが飛びます。作業前にスマートフォンで配線の写真を撮っておくと、後から戻すときの保険になります。

カワサキ車も緑がアースではなく左ウインカーなので、ホンダ・ヤマハとまた違う考え方です。通勤で毎日乗る車両に手を入れる場合、翌朝に不点灯が判明すると出勤に響きます。作業は週末など、翌日に確認の余裕がある日に組んだほうが精神的にも楽でしょう。

色の割り当ては年式で変わる｜最後はサービスマニュアルが正解

ここまで紹介した色分けは「おおむねそうなっている」というレベルの目安で、絶対ではありません。同じ車種でも年式違いのマイナーチェンジで配線色が変わることがあり、輸出仕様や逆輸入車ではさらに例外が増えます。中古で買った車両は前オーナーが配線を触っている可能性もあります。

確実なのは、その車種のサービスマニュアル（配線図）を入手して照合することです。純正パーツを扱うディーラーや正規販売店で取り寄せられるほか、旧車では専門書店やオークションで流通しています。1冊あればウインカー以外の電装作業でも使い回せるので、電装カスタムを繰り返す予定があるなら投資する価値があります。

注意したいのは、マニュアルの配線図は「新車時の状態」を示している点です。過去にウインカーを社外品に交換した車両では、途中で継ぎ足された配線が図と一致しません。図と現物が食い違ったときは、常に現物と検電テスターの結果を優先してください。

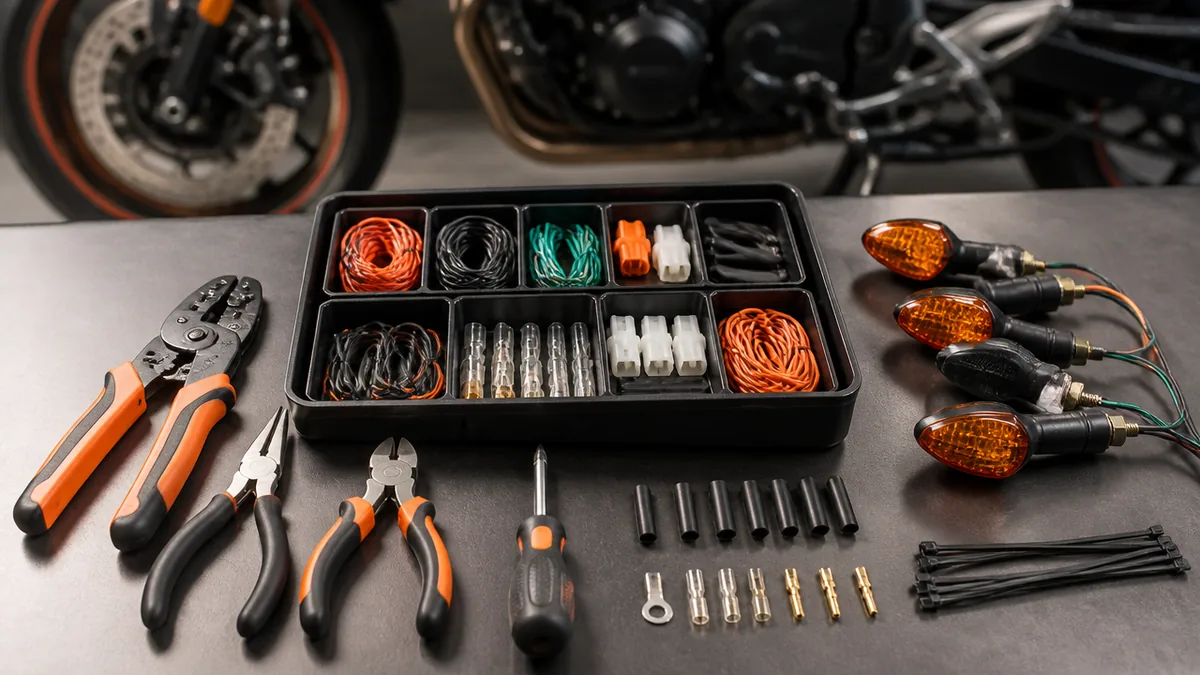

配線作業に必要な工具と部品｜3,298円のセットで一式そろう

ウインカー配線に必要な工具は多くありません。電工ペンチ・検電テスター・ギボシ端子・配線止めバンドの4点があれば、ほぼすべての作業がこなせます。バラで買い集めるより、セット品を1つ買ったほうが結果的に安く早く揃います。

エーモンのターミナル＆ツールセットなら端子まで込みで完結する

配線作業の入り口として定番なのが、エーモンのターミナル＆ツールセット（検電テスター付／品番3363）です。アスクルでの販売価格は税込3,298円。電工ペンチ1本と検電テスター1個に加えて、ギボシ端子セット10組、ギボシ端子セット（ダブル）2組、平型端子セット（250型）5組、クワ型端子セット（Φ6）3組、丸型端子セット（φ8）3組、配線コネクター各2個、接続コネクター2セット、配線止めバンド10本、配線止め金具ミニ10個が入っています。

ウインカー1台ぶんの配線に使うギボシ端子はせいぜい6〜8組なので、このセット1つで前後4個のウインカー交換まで賄えます。工具箱に常備しておけば、グリップヒーターやUSB電源の増設といった別の電装作業にもそのまま流用できます。

注意点として、なお同社の電工ペンチ単品（品番1452）はすでに生産終了となっており、単品で買い足す前提の計画は立てないほうが無難です。セット品として流通している現行の電工ペンチを使うか、他社の圧着工具を選びましょう。全長255mm前後の電工ペンチはハンドル周りの狭い場所では取り回しに苦労するので、狭所作業が多いならコンパクトな圧着工具を別途持っておくと快適です。

ギボシ端子は「電源側がメス」が鉄則｜逆に組むとショートする

ギボシ端子には突起のあるオスと、受け側のメスがあります。配線の原則は、バッテリー側（電源が来ている側）にメス端子を使い、負荷側（ウインカー側）にオス端子を使うことです。理由は明快で、端子を外した状態で電気が来ている側がオスだと、金属の突起がむき出しになりフレームに触れた瞬間にショートするからです。

メス端子は樹脂スリーブの中に金属が引っ込んでいるため、抜いた状態でも接触事故が起きにくくなっています。純正ハーネスもこのルールで組まれているので、社外品を継ぎ足すときも同じ向きに合わせておけば混乱しません。

よくある失敗が、オスとメスを逆に組んでしまうパターンです。作業中に端子を抜いた状態で車体を動かし、むき出しのオス端子がフレームに触れてヒューズが飛ぶ——という流れで、原因が分からず半日悩むことになります。対策はシンプルで、圧着する前に「この線は電源側か負荷側か」を口に出して確認し、電源側には必ずメスを付けること。それだけで防げます。

圧着は芯線と被覆の2段階｜引っ張って抜けなければ合格

ギボシ端子の圧着は、芯線をかしめる爪と、被覆をかしめる爪の2段階で行います。電工ペンチの圧着部はサイズごとに溝が分かれているので、細い爪は芯線用、太い爪は被覆用と使い分けます。芯線だけをかしめて被覆側を放置すると、振動で芯線が疲労して数か月後に断線します。

圧着できたら、端子と配線を持って軽く引っ張ってみてください。これで抜けるようなら圧着不足です。抜けなければ導通は確保できていると考えて問題ありません。半田付けは不要で、むしろ半田が染み込んだ部分は硬くなって振動で折れやすくなるため、バイクの振動環境ではギボシの圧着だけで組むほうが長持ちします。

高速道路を多用する車両や、単気筒で振動の大きいSR400のような車種では、圧着の甘さがそのまま高速走行中の不点灯につながります。作業後は端子1本ずつ引っ張ってチェックする習慣を付けておくと、ツーリング先でのトラブルが減ります。

防水と振動対策は自己融着テープと配線バンドで仕上げる

圧着した端子をそのまま放置すると、雨天走行で水が入り、内部が腐食して接触不良を起こします。ギボシ端子のスリーブを正しくかぶせたうえで、露出する継ぎ目に自己融着テープを巻いておくと防水性が大きく上がります。ビニールテープは経年でベタつくため、テープ同士が溶着する自己融着タイプのほうが向いています。

配線の余りは束ねて、純正ハーネスに沿わせて配線止めバンドで固定します。エーモン3363には100mmの配線止めバンドが10本入っているので、この作業ぶんは追加購入なしで済みます。固定間隔は10〜15cmおきが目安です。

注意点は、締めすぎないこと。バンドを強く締め込むと配線の被覆が食い込んで、そこから断線します。指1本が入る程度の余裕を残して固定するのが正解です。

ウインカーと同じ要領で電源を分岐する電装DIYの代表格がグリップヒーターです。工賃と手順は下の記事で詳しく解説しています。

あわせて読みたい

グリップヒーター取り付けは自分でできる？工賃6,050円と7ステップの手順を徹底解説
朝の気温が10℃を切ると、革グローブ越しでも指先の感覚が鈍ってきます。信号待ちのたびにエンジンに手をかざしている自分に気づいて、そろそろグリップヒーターを付けよ…

社外ウインカーの取り付けを6ステップで進める

配線色と工具が分かれば、あとは順番どおりに進めるだけです。ここでは2本線の社外LEDウインカーを、2本線の車体に取り付ける前提で手順を追います。作業時間は前後4個で2〜3時間、初めてなら半日みておくと余裕があります。

ステップ1〜2｜バッテリーを外して純正ウインカーを取り外す

まずバッテリーのマイナス端子を外します。次に純正ウインカーのカプラーを抜き、ステーの固定ナットを緩めて本体を取り外します。カプラーは爪を押しながら引かないと割れるので、無理に引っ張らないこと。爪の位置が見えにくいときは、細いマイナスドライバーで爪を持ち上げながら抜きます。

取り外した純正ウインカーは捨てずに保管しておきましょう。車検で社外品が引っかかった場合や、売却時にノーマルへ戻す場合に必要になります。純正部品を新品で買い直すと1個あたり数千円かかるため、保管しておくだけで確実に得です。

注意点として、ウインカーステーがフォークやカウルの内側に共締めされている車種では、カウルの脱着が先に必要です。この工程を含めると作業時間が1時間ほど伸びます。ショップに依頼する場合もカウル脱着は別途工賃が加算されるのが一般的です。

ステップ3〜4｜配線を通してギボシ端子を圧着する

社外ウインカーの配線を、純正と同じ経路でヘッドライトケースやテールカウル内へ通します。デイトナのD-Light MINI-3は線長が約350mm、取付ボルトサイズがM8×25mmのD-Light ONE（品番10136／税込12,100円）は消費電力2.5W（1個）でIP67相当の防水性能を持ちます。どちらもギボシ端子CA/CB104がスリーブ入りで付属するので、端子を別途買う必要はありません。

配線を通したら、車体側の色を検電テスターで確認して、プラス同士・アース同士をつなぐようにギボシを圧着します。ここで焦って圧着してしまうと後戻りが面倒なので、テスターでの確認を必ず先に済ませてください。

デメリットとして、線長が短い社外品ではヘッドライトケース内まで届かないことがあります。その場合は配線を延長する必要があり、延長部分がもう1か所の接点になるため、防水処理の手間が増えます。購入前に線長のスペックを確認しておくと、この手戻りを避けられます。

ステップ5｜仮接続の状態で必ず点灯確認する

すべての端子をつないだら、バッテリーのマイナス端子を戻し、キーをONにして左右のウインカーを点灯確認します。この時点ではまだステーを本締めせず、配線もタイラップで固定しません。不点灯や左右逆といった配線ミスがあった場合、本締め後だとやり直しの手間が倍になるからです。

確認するのは4点。左を出したら左だけが点くか、右を出したら右だけが点くか、点滅の速さが左右で同じか、メーターのインジケーターが正常に点くか。この4点がすべて正常なら配線は成功しています。

点滅が異常に速い場合はハイフラで、これは配線ミスではなくリレーの問題です（次章で解説します）。片側だけが暗い、あるいは同時に点いてしまう場合はアースの取り方に問題があります。いったんバッテリーを外して配線を追い直しましょう。

ステップ6｜ハンドルをフルロックさせてから配線を固定する

点灯確認が済んだら、ステーを本締めして配線をタイラップで固定します。ここでの最重要ポイントが、ハンドルを左右いっぱいまで切った状態で配線の長さに余裕があるかを確認することです。フロントウインカーの配線はハンドルの動きに引っ張られるため、直進状態でぴったりの長さだと必ずどこかで無理がかかります。

よくある失敗が、直進状態で配線をきれいに束ねて固定してしまい、Uターンでハンドルを左いっぱいに切ったときだけウインカーが消えるというものです。原因は、フルロック時に配線が引っ張られてギボシ端子が抜けかけていること。対策は、ハンドルを左右にフルロックさせた状態でも配線がたるんでいることを確認してから固定することです。

リアウインカーは可動部がないぶん楽ですが、リアフェンダー裏は水と泥が直接当たる場所です。配線の継ぎ目がフェンダー裏に露出したままだと、数か月で腐食します。継ぎ目はできるだけシート下の乾いた場所に来るよう、配線の長さを調整して組みましょう。

LED化でハイフラが起きる理由と、リレー交換で止める方法

ウインカーをLEDに交換して最初に直面するのが、点滅が異常に速くなる「ハイフラッシャー（ハイフラ）」です。これは故障ではなく、車両側が正しく反応した結果として起きる現象です。仕組みが分かれば対処は難しくありません。

ハイフラの正体は「球切れ検知」｜21Wが2.5Wに落ちるから起きる

純正のウインカーバルブは10W〜60Wの範囲で作られており、リレーはその消費電力を前提に点滅速度を制御しています。ここに消費電力2.5W（デイトナD-Light ONEの場合）のLEDを付けると、リレー側は流れる電流の激減を「バルブが切れた」と判断し、ドライバーに知らせるためにわざと点滅を速くします。これがハイフラです。

つまり原因は配線ミスでもLEDの不良でもなく、消費電力の差そのものです。したがって解決策は2つに絞られます。リレー側をLEDの消費電力に対応した製品に替えるか、抵抗を割り込ませて消費電力を純正相当まで戻すかです。

注意すべきは、ハイフラ状態のまま走ると保安基準の点滅回数（毎分60回以上120回以下）を超える可能性があることです。車検に通らないだけでなく、後続車から見て「故障車」に見えるため、実用面でも早めに解消したほうが安全です。

ICリレー交換が本命｜抵抗方式が推奨されない理由

ハイフラ対策の本命は、LED対応リレー（ICリレー）への交換です。純正リレーを抜いて差し替えるだけの作業で済み、消費電力の少ないLEDでも正しい速度で点滅するように制御してくれます。配線を切ったり足したりする必要がないため、作業リスクも最小です。

もう一方の抵抗方式は、ウインカーと並列に抵抗を割り込ませて、あえて電気を熱として捨てることで消費電力を純正相当に戻す方法です。配線を切って割り込ませるだけなので手軽ですが、LEDにした省電力のメリットがそのまま失われます。加えて抵抗はかなり発熱するため、取り付け場所の選定にも気を使います。

金属フレームやステーに固定するなら問題になりにくいものの、樹脂カウルの裏に無造作にタイラップ留めすると、走行後に触れないほど熱くなり樹脂が変形します。取り付け場所を選ぶ手間と発熱リスクを考えると、価格差数千円でICリレーを選ぶほうが結果的に安上がりです。

実はハイフラが出ない車両もある｜先に純正のまま試すのが正解

意外と知られていませんが、LED化しても純正リレーのままハイフラが出ない車両があります。もともとLEDウインカーを標準装備している近年のモデルや、球切れ検知を持たない古い機械式リレーを積んだ車両がこれに当たります。前者は最初からLEDの消費電力を前提に設計されており、後者はそもそも「切れた」という判断機能を持っていません。

つまり、LEDウインカーとICリレーを同時に買う必要は必ずしもないということです。まずウインカーだけを交換して点灯確認し、ハイフラが出たらリレーを買い足す——この順番で進めれば、不要な部品代を数千円節約できる可能性があります。

ただし、ハイフラが出るかどうかは車種と年式で変わるため、事前に確実な判断はできません。土日の限られた時間で一気に仕上げたい人は、最初からリレーもセットで買っておいたほうが二度手間になりません。平日の夜に少しずつ進められる環境なら、段階的に試すやり方が合っています。

片側だけ速い・点きっぱなしはリレーではなくアース不良を疑う

ハイフラは通常、左右どちらを出しても同じように速くなります。ところが「左だけ速い」「右を出すと左も薄く光る」といった症状が出た場合、原因はリレーではなくアース不良です。アースが十分に取れていないと、電気がほかの回路を経由して戻ろうとするため、こうした奇妙な挙動になります。

確認手順は、アース線の接続部を外して接触面を見ることです。塗装の上から共締めしていたり、錆で接触面が荒れていたりすれば、そこが原因です。接触面をサンドペーパーで磨き、金属地が出た状態で締め直すと解消します。

それでも直らない場合は、アースをフレームの別のポイントから取り直します。テールランプ周りのアースはリアフェンダーの内側から取ることが多く、ここは水と泥で腐食しやすい場所です。ロングツーリング前の点検項目に入れておくと、遠方でのトラブルを防げます。

ウインカーリレー6モデルを価格順に比較｜2ピンと3ピンの選び分け

ハイフラ対策で買うICリレーは、車両のリレー形状（2ピンか3ピンか）と、対応ワット数で選びます。ここでは公式サイトで確認できた税込価格をもとに、デイトナとキタコの主要6モデルを並べます。以下は「バイク乗りのミーティング」でメーカー公式ページの掲載内容をもとに整理した比較表です。

2ピン車の定番はデイトナ99989｜2,970円で1W〜100Wをカバー

純正リレーが2極（2ピン）の車両で最初に候補になるのが、デイトナのLED対応ウインカーリレー 2ピン（品番99989）です。税込2,970円で、対応W数は1W〜100W、DC12V専用。3極コネクターへの変換ハーネスが付属するため、車両側が3極でも対応できる汎用性があります。

1W〜100Wという幅の広さは、LEDと純正バルブが混在する状態でも使えることを意味します。前だけLED化して後ろは純正のまま、という中途半端な状態でも正常に点滅するので、段階的にカスタムを進める人と相性がいいでしょう。

注意点は、対応W数の「下限が1W」であること。前後4個すべてを消費電力2.5Wのモデルに替えると、片側の合計は5W。この場合は下限をクリアしますが、さらに小型で消費電力の低い製品を使う場合は下限0.1Wの上位モデル（15368や95441）を検討したほうが確実です。

3ピン車ならデイトナ15368かキタコ755-0400940

純正リレーが3極の車両では、3ピン対応品を選びます。デイトナのLED対応ウインカーリレー 3ピン（品番15368／税込4,950円）は0.1W〜100Wの広い対応幅に加えて、ハザード機能とポジション機能の両方を追加できるのが特徴です。ハザードが付いていない車両にハザードを後付けできる点が、価格差ぶんの価値になります。

コストを抑えるなら、キタコのLEDウインカー対応フラッシャーリレー（角型・3Pタイプ／755-0400940／税込3,300円）が候補です。許容ワット数100W、点滅速度85回/分で、モンキー125やCT125ハンターカブなどホンダ系3極リレー搭載車に適合します。85回/分は保安基準の60〜120回に収まる設定です。

デメリットとして、キタコ製は適合車種が明示されているぶん、範囲外の車両では形状が合わない可能性があります。汎用性を優先するなら角型・汎用タイプ（755-0400920／税込3,300円）が84W対応・バッテリーレス車対応・カプラー付属で、原付二種や旧車系にも合わせやすい構成です。

作動音がほしいならキタコ755-2409900の1,980円が最安

今回比較した6モデルで最も安いのが、キタコのウインカーフラッシャーリレー（商品コード755-2409900／税込1,980円）です。作動範囲電力はハロゲン球で5W〜30W、LED球で10W〜30W。作動音機能付きで、点滅に合わせてカチカチと音が鳴ります。

この作動音は、通勤・通学で毎日ウインカーを出す人にとって実用的な価値があります。ICリレーは無音のものが多く、消し忘れたまま走り続けてしまいがちだからです。特にヘルメットのインカムで音楽を聴きながら走る人は、視界の端のインジケーターだけが頼りになるため、音があると安心感が違います。

注意点は対応ワット数の幅が狭いことです。LED球で10W〜30Wという条件は、片側の合計が10Wを下回るとカバー範囲外になります。消費電力2.5WのLEDを片側1個だけ使う構成では下限を割り込むため、この製品ではなく下限の低いデイトナ製を選ぶべきです。適合は同社製アドレスV125用LEDウインカー・LEDテールランプKIT用の汎用品として案内されています。

リレー選びで見るべきは「上限」より「対応W数の下限」

リレーのスペックを見るとき、多くの人は上限のワット数に目が行きます。しかしLED化で問題になるのは、ほぼ例外なく下限のほうです。純正バルブは10W〜60Wの範囲にあるため上限で困ることはまずなく、消費電力2.5W〜4WのLEDに替えたときに「下限を割っていないか」が実際の合否を分けます。

計算はシンプルで、片側に付くウインカーの消費電力を合計するだけです。デイトナD-Light MINI-3は1個あたり12V 4Wなので、前後で片側合計8W。D-Light ONEは1個2.5Wなので片側合計5Wです。この数字がリレーの下限を上回っていれば、そのリレーで正常に動きます。

使い方のシーン別に言えば、街乗り中心で見た目重視の小型LEDを選ぶ人ほど消費電力が下がるため、下限0.1W対応のリレーが安心です。逆に、高速道路やロングツーリングで後続車からの視認性を重視して大きめのウインカーを選ぶなら、消費電力も上がるので下限に神経質になる必要はありません。キャンプツーリングで積載を増やす場合は、荷物でリアウインカーが隠れないかも合わせて確認しておきましょう。

車検に落ちない配線と取り付けの境界線

ウインカーは保安部品なので、配線が正しくつながっているだけでは不十分です。点滅の速さ、色、面積、取り付け位置に数値基準があり、どれか1つでも外れると車検に通りません。数値を先に押さえておけば、購入段階で不適合品を避けられます。

点滅は毎分60〜120回｜速すぎても遅すぎても不合格

方向指示器は毎分60回以上120回以下の一定の周期で点滅することが定められています。1秒あたりに直すと1〜2回。ハイフラ状態はこの上限を超えることがあるため、そのままでは検査に通らない可能性があります。

逆に、消費電力が大きすぎて点滅が遅くなるケースもあります。バルブ式のウインカーを大型のものに交換した場合や、リレーが劣化した場合に起こります。キタコの755-0400940が85回/分と明記しているように、点滅速度をスペックとして公表している製品を選べば、この基準は自動的にクリアできます。

注意点は、点滅が「一定の周期」であることも条件だという点です。バッテリーが弱っている車両では、エンジン回転数によって点滅速度が変動することがあります。この場合はリレーではなくバッテリーや充電系の問題なので、そちらの点検が先です。

照明部の面積は7平方cm以上｜Eマーク品には例外がある

ウインカーの照明部の面積は7平方cm以上と定められています。極端に小さいウインカーが車検に通らないのは、この基準に引っかかるためです。ただし2015年の基準変更により、Eマーク（ECE認証）を取得した製品については面積の要件に例外が設けられています。

デイトナのD-Light ONE（品番10136）とD-Light MINI-3（品番37007）は、どちらもECE認証試験をクリアしフロント用・リア用のウインカーとしてEマークを取得済みです。D-Light MINI-3はレンズサイズΦ12という小ささですが、Eマーク取得品として車検対応をうたっています。

デメリットは、Eマーク取得品は価格が上がることです。D-Light ONE、D-Light MINI-3ともに税込12,100円（2個1セット）で、前後4個そろえると24,200円になります。ノーブランド品なら数千円で買えますが、車検のたびに純正へ戻す手間と、検査で落ちるリスクを考えると、認証品を選ぶほうが総コストは読みやすくなります。

取り付け位置はフロント240mm・リア150mmが目安

取り付け位置にも基準があります。フロントウインカーは左右の最内縁が240mm以上離れていること、リアウインカーは発光面の中心が150mm以上離れていることが求められます。加えて、照明部の中心は地上2.3m以下、車両中心面に対して左右対称であることも条件です。

この基準が問題になりやすいのが、フォークに直付けする短いステーへ交換したときです。純正より内側に寄ってしまうと240mmを割ることがあります。カフェレーサー化やトラッカー化でウインカーを小型化する際は、位置の変更もセットで起きるため、メジャーで実測してから固定しましょう。

注意点として、これらの数値は「照明部」「発光面の中心」といった測定基準が細かく定められています。詳細は国土交通省が公開している道路運送車両の保安基準の細目を定める告示（第137条 方向指示器）で確認できます。判断に迷う場合は、車検を依頼する予定の工場に事前に相談するのが確実です。

ヘッドライトのLED化でも同じく光量や色温度の基準が関わります。電装カスタムをまとめて進めるなら、こちらも合わせて確認しておくと二度手間になりません。

あわせて読みたい

SR400ヘッドライトは180mm・H4が基本｜LED化6,820円からの費用と車検基準
SR400のヘッドライト、夜道で「暗いな」と感じたことはありませんか。あるいは丸目の顔つきをもう少しシャープにしたくて、ベーツライトやマーシャルを調べているうち…

ウインカーポジション化は「その他の灯火」300cd以下が条件

ウインカーを常時点灯させてポジションランプとして使う「ウイポジ」は、条件付きで可能です。ウインカー単体をポジション化した場合は「その他の灯火」の基準で判断され、点灯時の明るさは300cd以下であることが要件になります。ポジションランプとウインカーが兼用の場合は、橙色でも問題ありません。

デイトナのLED対応ウインカーリレー 3ピン（品番15368／税込4,950円）は、フロントにダブル球のポジション付きウインカーを組み合わせることでポジション機能を追加できる設計です。ハザード機能と合わせて1個のリレーで完結するため、配線を増やさずに機能を足せます。

なお二輪車のポジションランプは、保安基準の改正により2023年9月以降に国の認証を受ける新型車から装着が義務化され、50cc以下の原付は2025年6月以降の新型車が対象とされています。既存車両への遡及ではありませんが、今後の新型車では標準装備が前提になっていく流れです。カスタムする際は、明るさの上限を守ることを最優先にしてください。

まとめ｜バイクのウインカー配線は色の法則とテスターで攻略できる

バイクのウインカー配線でつまずく原因は、線が複雑だからではなく、どの線が何をしているのかを確定させないまま作業を始めてしまうことにあります。左のプラス・右のプラス・アースの3種類しかないと分かれば、あとは検電テスターで役割を確かめて、ギボシ端子でつなぐだけの作業です。ホンダの緑、ヤマハの黒、スズキの黒/白、カワサキの黒/黄というアースの目印を覚えておけば、初見の車両でも当たりが付けられます。

LED化のハイフラは故障ではなく、消費電力が下がったことをリレーが球切れと判断した結果です。対策はICリレーへの交換が本命で、価格はキタコ755-2409900の税込1,980円からデイトナ95441の税込7,480円まで。選ぶときに見るべきは上限のワット数ではなく下限で、消費電力2.5W〜4WクラスのLEDを使うなら下限0.1W対応のモデルが安心です。作動音がほしいならキタコの755-2409900、ハザードやポジションも足したいならデイトナ15368という選び分けになります。

最初の一歩としておすすめしたいのは、パーツを買う前にバッテリーのマイナス端子を外し、ウインカーのカプラーを1つだけ開けて中身を確認することです。線が何本あるか、色は何色か、カプラーは2極か3極か。この3点がわかれば、必要なリレーの形状も、アース線の処理が要るかどうかも決まります。所要時間は10分ほど。ここを先に済ませておけば、届いた部品が合わずに作業が止まる、という一番もったいない失敗を確実に避けられます。

※本記事の価格・スペックは各メーカー公式サイトの掲載内容をもとにしています。最新の価格・仕様・適合はデイトナ公式サイト、キタコ公式サイト、エーモン公式サイトでご確認ください。
